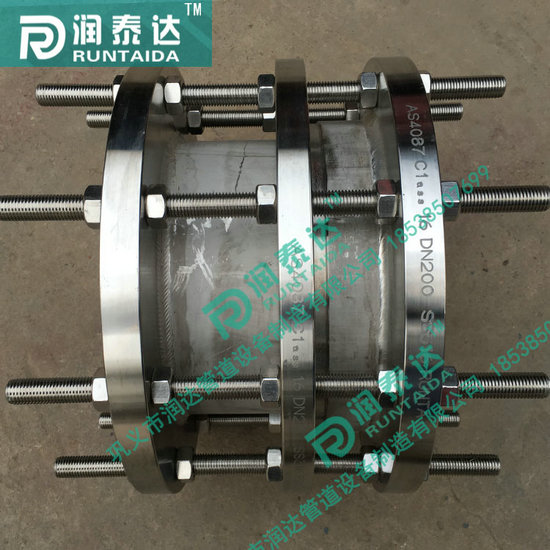

雙法蘭限位傳力接頭圖例管道安裝使用尺寸
VSSJA雙法蘭限位傳力接頭圖例管道安裝使用尺寸表
VSSJA雙法蘭限位傳力接頭的型號為VSSJA（C2F）型：兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管 道的安全運行。質量穩定，性能可靠。
潤達管道VSSJA雙法蘭限位傳力接頭管道補償接頭，質量一流/用戶口碑好！提供技術支持 制造設備精良、檢測手段完善、質量管理嚴密經河南省產品質量監督中心檢測，并通過技術監督局檢驗，連年被評 為“重合同，守信用企業、“質量信得過單位”，并榮獲“二級計量合格證”、“監督檢驗合格證”。
雙法蘭限位傳力接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。適用于兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。能降低被連接件的壓力推力和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
法蘭傳力接頭分類是單、雙法蘭傳力接頭，特征是環形密封圈等。
一種雙法蘭傳力接頭，它包括帶有法蘭聯結端的外伸縮套筒（1），其一端穿裝在外伸縮套筒中、另一端也帶有法蘭聯結端的內伸縮管（4），其特征在于： a、外伸縮套筒（1）與內伸縮管（4）之間設置有環形密封圈（2），并通過帶有法蘭的壓蓋（3）及螺母（6）固緊，其環形密封圈（2）的截面為梯形結構； b、外伸縮套筒（1）、壓蓋（3）與梯形密封圈（2）的壓緊配合面均為斜面結構； c、限位螺栓（5）穿過各法蘭上的通孔直接與外管道結合，并通過相應的螺母（6）固緊。
|
公稱通徑 |
外形尺寸 |
伸縮量 |
法蘭連接尺寸 |
|
|
|
|
|
|
|
Dw |
L1 |
0.6MPa |
1.0MPa |
|
|
|
|
|
|
|
D |
n-d。 |
D |
D1 |
n-d。 |
|
|
|
|
|
|
65 |
340 |
105 |
50 |
160 |
130 |
4-￠14 |
185 |
145 |
4-￠18 |
|
80 |
190 |
150 |
4-￠18 |
200 |
160 |
8-￠18 |
|
|
|
|
100 |
210 |
170 |
220 |
180 |
|
|
|
|
|
|
125 |
240 |
200 |
8-￠18 |
250 |
210 |
|
|
|
|
|
150 |
265 |
225 |
285 |
240 |
8-￠22 |
|
|
|
|
|
200 |
320 |
280 |
340 |
295 |
|
|
|
|
|
|
250 |
370 |
335 |
12-￠18 |
395 |
350 |
12-￠22 |
|
|
|
|
300 |
350 |
130 |
65 |
440 |
395 |
12-￠22 |
445 |
400 |
|
|
350 |
490 |
445 |
505 |
460 |
16-￠22 |
|
|
|
|
|
400 |
540 |
495 |
16-￠22 |
565 |
515 |
16-￠26 |
|
|
|
|
450 |
595 |
550 |
615 |
565 |
20-￠26 |
|
|
|
|
|
500 |
645 |
600 |
20-￠22 |
670 |
620 |
|
|
|
|
|
600 |
755 |
705 |
20-￠26 |
780 |
725 |
20-￠30 |
|
|
|
|
700 |
860 |
810 |
24-￠26 |
895 |
840 |
24-￠30 |
|
|
|
|
800 |
590 |
220 |
130 |
975 |
920 |
24-￠30 |
1015 |
950 |
24-￠33 |
|
900 |
1075 |
1020 |
1115 |
1015 |
28-￠33 |
|
|
|
|
|
1000 |
1175 |
1120 |
28-￠30 |
1230 |
1160 |
28-￠36 |
|
|
|
|
1200 |
1405 |
1340 |
32-￠33 |
1455 |
1380 |
32-￠40 |
|
|
|
|
1400 |
1630 |
1560 |
36-￠36 |
1675 |
1590 |
36-￠42 |
|
|
|
|
1600 |
1830 |
1760 |
40-￠36 |
1915 |
1820 |
40-￠48 |
|
|
|
|
1800 |
2045 |
1970 |
44-￠40 |
2115 |
2020 |
44-￠48 |
|
|
|
|
2000 |
2265 |
2180 |
48-￠42 |
2325 |
2230 |
48-￠48 |
|
|
|
|
2200 |
2475 |
2390 |
52-￠42 |
2550 |
2440 |
52-￠56 |
|
|
|
|
2400 |
2685 |
2600 |
56-￠42 |
2760 |
2650 |
56-￠56 |
|
|
|
